松下伺服電機代理—日弘忠信今天給大家講講松下伺服驅動器脈沖怎么接線？松下伺服驅動器脈沖接線圖。松下伺服驅動器脈沖的接線方法主要涉及到控制信號的連接，特別是脈沖輸入和方向控制。以下是根據參考文章中的信息，為您提供的清晰、分點表示的松下伺服驅動器脈沖接線方法及接線圖概述：

　　松下伺服驅動器脈沖接線圖解

　　1. 接線前準備

　　確保斷電：在接線過程中，一定要確保伺服驅動器的電源已經斷開，以避免電擊事故。

　　查閱說明書：不同型號的松下伺服驅動器可能有不同的接線方式和端口定義，因此建議詳細查閱相關型號的說明書。

　　2. 脈沖輸入接線

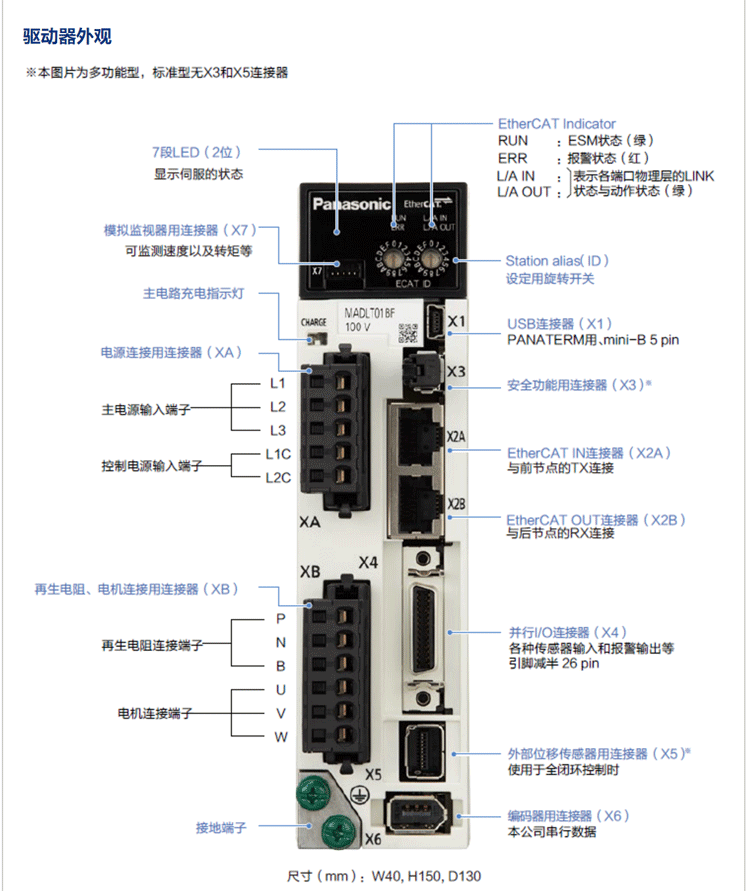

　　正脈沖(Y0)：通常連接到PLC或其他控制設備的脈沖輸出端口。在松下A5伺服驅動器中，這通常對應于接口X4的某個端口(如4腳)，具體請參考說明書。

　　反脈沖(Y1)：用于控制伺服驅動器的反向運動。同樣連接到PLC或其他控制設備的相應端口，通常對應于接口X4的另一個端口(如6腳)。

　　3. 方向控制接線

　　方向控制：通常通過編碼器的A相和B相線路實現。將編碼器的A相線路接到伺服驅動器的方向脈沖正向接口上，B相線路接到方向脈沖反向接口上。這樣可以確保伺服驅動器根據編碼器的信號進行正確的方向控制。

　　4. 電源和地線接線

　　電源：伺服驅動器需要外部電源供電。通常，電源的正極(DC+)連接到伺服驅動器的相應端口(如1、2、7腳)，電源的負極(DC-)連接到相應的地線端口(如25、36、41腳)。

　　地線：確保伺服驅動器的地線正確連接，以提供穩定的電氣環境。

　　5. 接線圖概述

　　由于具體的接線圖可能因型號而異，這里提供一個大致的接線圖概述：

　　PLC/控制設備：通過電纜連接到伺服驅動器的X4接口(或其他控制信號接口)，包括正脈沖、反脈沖和方向控制線路。

　　編碼器：通過電纜連接到伺服驅動器的方向脈沖接口，包括A相和B相線路。

　　電源：通過電纜連接到伺服驅動器的電源和地線端口。

　　6. 注意事項

　　正確連接：確保所有線路都正確連接，避免插反或接錯。

　　檢查連接：在伺服驅動器正常工作之前，一定要檢查接線是否正確，以避免可能的故障或損壞。

　　參考說明書：由于不同型號的松下伺服驅動器可能有不同的接線方式和端口定義，因此強烈建議參考相關型號的說明書進行操作。

　　關于松下伺服驅動器脈沖怎么接線？松下伺服驅動器脈沖接線圖的技術點，想要了解更多的，可關注松下伺服電機官網，如有需要了解松下PLC、松下傳感器、松下伺服電機、松下伺服馬達的相關技術知識，歡迎留言獲取!
